Hydrauliczne ramię, cz.3

 Do przymocowania strzykawek do podstawy użyjemy opasek zaciskowych, tzw. "trytytek". Na każdą strzykawkę potrzebujemy 2 opaski, z czego jedna, opasująca strzykawkę, powinna być nieco szersza.

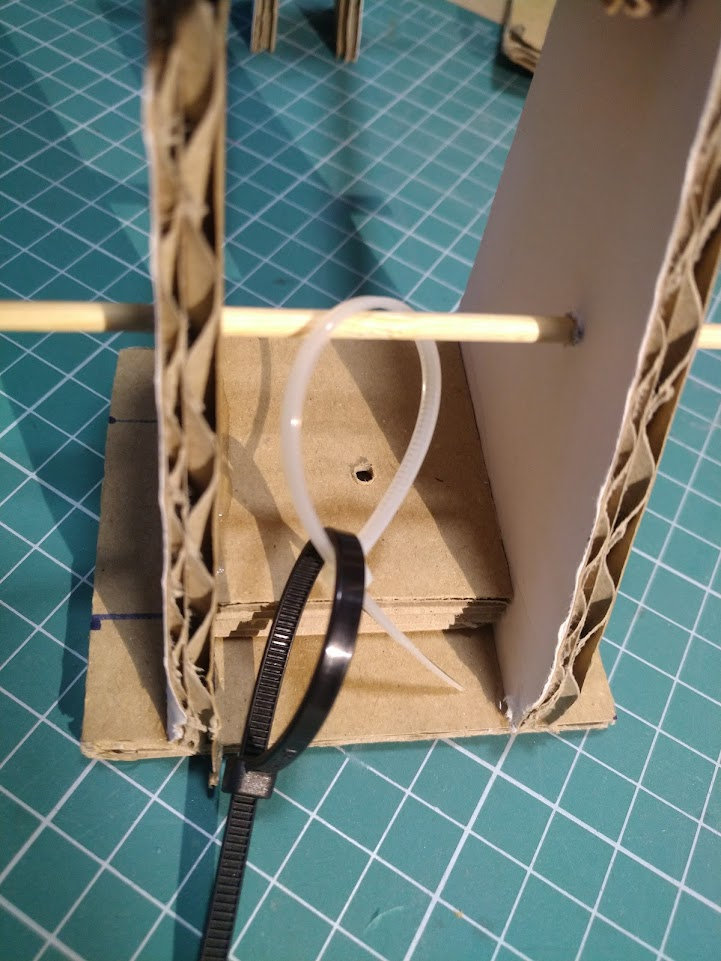

Opaski mocujemy jak na zdjęciach poniżej:

Opasek na tym etapie jeszcze nie zacikamy mocno, ani nie odcinamy końcówek..

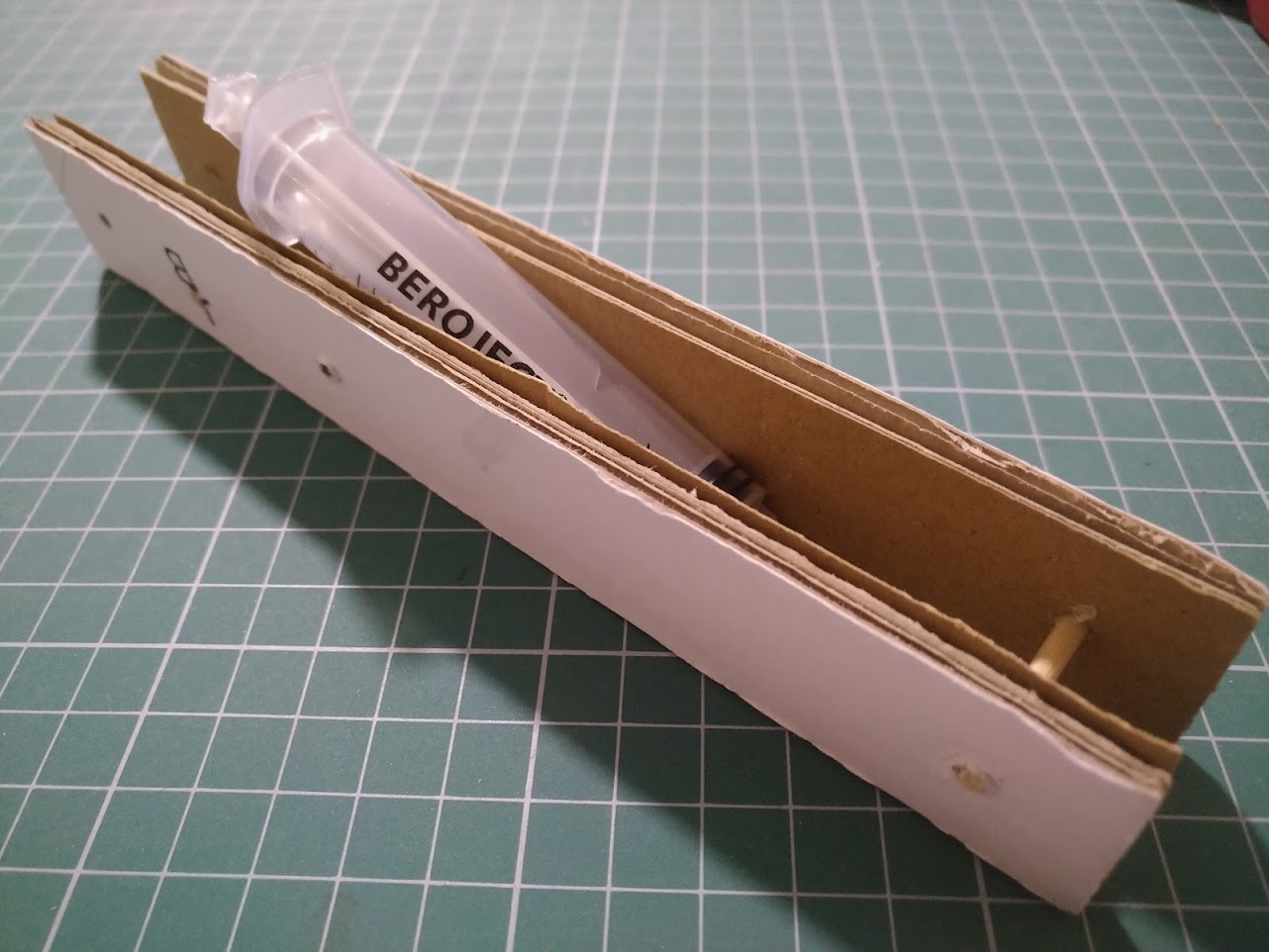

Wróćmy do samego ramienia. Belki łączymy za pomocą patyczków do szaszłyków (srednicy ok 3 mm). Zwrócmy uwagę, gdzie je umieszczamy! Odległość pomiedzy elementami ustalamy za pomocą strzykawki, następnie kleimy "kropelką" i odcinamy koncówki:

W podstawie ramienia przewiercamy otwór (12-13mm),

a potem montujemy belki A, jak na zdjęciu poniżej:

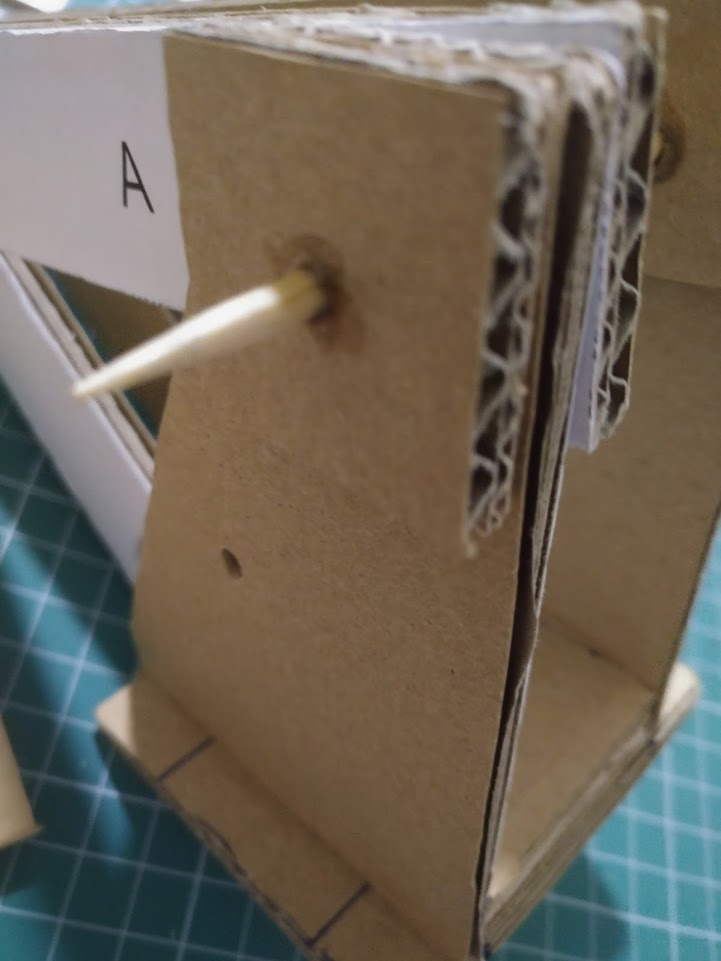

Moduły A i B łączymy ze zobą za pomocą osi - patyczka:

Możemy zabezpieczyć oś poprzez przyklejenie dodatkowych, kwadratowych kawałków kartonu:

W kolejnym kroku montujemy strzykawki, które będą poruszać belkami. Przygotowujemy 3 pary pary opasek (ciensza - grubsza)

Zaciskamy pierwszą parę jak na  zdjeciu:

Teraz montujemy strzykawko - tłoki:

Dolna strzykawka, tłokiem mocujemy do poprzeczki w belce A, drugą stronę do opasek na poprzeczke w podstawie (nie oś).
